一拖二高壓電機軟啟動柜工作原理

高壓電機固態軟起動柜一拖二工作原理及方案，高壓電機固態軟啟動柜不但可以使用一拖一方案，還可以實現一拖二方案，即用一臺軟啟動拖動兩臺電機，在兩臺不同時運行的情況下可使用，不過需要增加切換柜進行切換，如果兩臺電機不同時起動，那么是可以用一拖二的方案的。

二、工作原理:

高壓固態軟起動柜是用來起動3KV,6KV,10KV中高壓交流異步或同步電機的軟起動設備，高壓電機固態軟啟動柜是在高壓電機定子統組與電源之間接入三相反并聯晶閘管組件及電子控制設備，當電機起動時，按一定的規律(如恒流或電壓斜坡)控制晶閘管的導通角，并連續改交電機定子統組的輸入電壓直至全壓，起動完畢后，旁路接觸器吸合。

三、適用范圍:

高壓電機固態軟啟動柜適用于額定電壓3-15Kv的大中型交流鼠籠式異步、同步電動機的軟起動和停止的控制與保護。高壓固態軟起動柜廣泛應用于大型鋼鐵、石油、化工、鋁業、消防、礦山、污水處理、水利、電力、環保等多個工業領域，能很好地與電動機拖動設備(如:壓縮機、水泵、風機、皮帶機、粉碎機、攪拌機等設備配套使用。

四、結構:

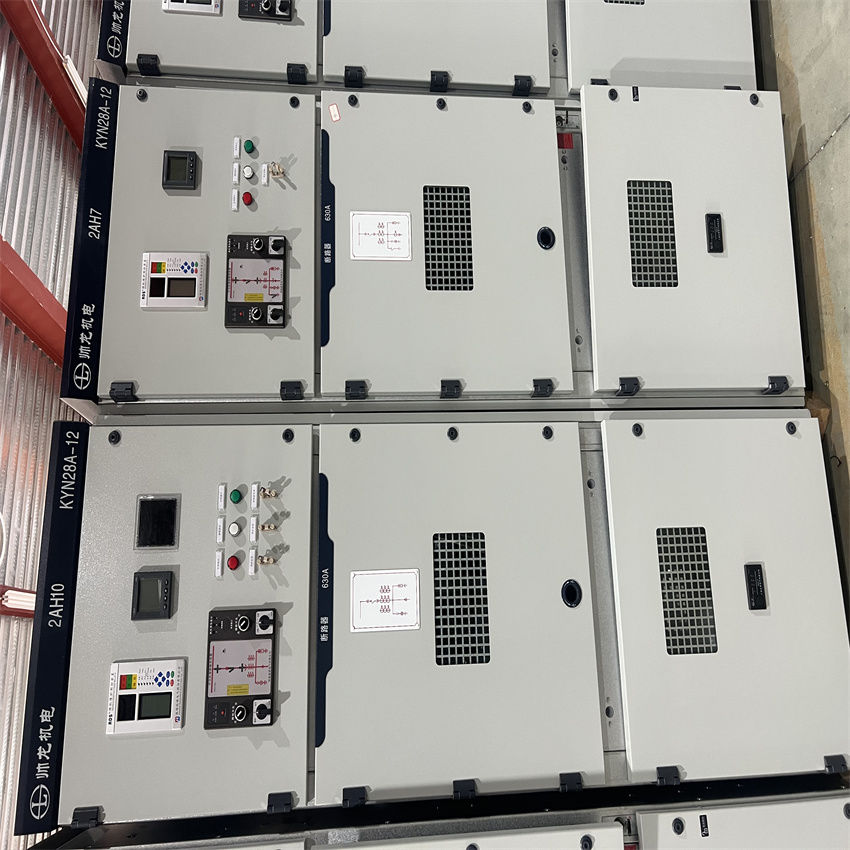

高壓固態軟起動柜采用模塊化設計，這樣對檢修和維護都很方便，軟起裝置與配有真空斷路器的高壓進線柜配套使用，結構采用*冷軋鋼板覆鋁鋅板，采用金屬防電磁干擾屏蔽設計，減少外部環境對裝置內部的污染和干擾，高、低壓獨立絕緣布局合理**，該裝置主要由可控硅組件單元、控制和保護單元、人機顯示單元組成:

1、可控硅組件單元:

主功率單元主要由高壓真空接觸器和SCR可控硅閥組構成，其中高壓真空接觸器分進線接觸器和旁路接觸器，接觸器的電壓和大小根據電機電流和電壓合理選用;進線柜接觸器提供高壓電源進線，可在有故障時迅速斷開電源保護電機，旁路接觸器用作起動完畢后其閉合完成起動，SCR可控硅閥組由可控硅串并聯和 RC吸收網絡組成功;為了達到所有使用電網的峰值電壓要求，可控硅組中每相是用多個SCR(具體數量根據用戶不同電壓等級來決定)申并聯安裝成一組，三組構成本相，允許各相模塊可以便捷地單獨進行維修和更換，RC吸收網絡負責提供瞬間電壓保護電器，以減少dv/dt沖擊電壓，防止SCR模塊損壞。

2、控制和保護單元:

控制和保護單元采用*的數字觸發系統將低壓控制通過光纖連接到高壓、高、低壓光電絕緣隔離**，通過控制可控硅的導通和關閉以實現對交流三相電源進行斬波，改變輸出電壓幅值，從而完成對電機的起動和停車的理想化控制，該單元分為三個部份，包括主要由微處理器組成的主控模塊，由光纖接口，觸發等回路組成的觸發模塊，由電流檢測和電壓主檢測電路，溫度檢測電路等組成采樣模塊。

主控模塊:由微處理器核心部件組成，采集電壓，電流等信號，根據設定程序和檢測反饋信號完成控制和保護，顯示功能。

觸發模塊:此模塊安裝于可控硅SCR閥組上端，包括光纖隔離接口，觸發電源板、觸發驅動板組成，接收主控模塊的控制命令，信號通過光纖傳輸脈沖信號合理地觸發每組可控硅，*電壓改變平穩。

采樣模塊:由電流檢測和電壓檢測電路，溫度檢測電路等組成，通過高壓電流互感器，電壓采樣板等檢測各路信號反饋給主控模塊進行分析。

3、人機顯示單元:

主要由觸摸液晶顯示屏組成?？梢苑奖愕亟邮罩骺啬K信號，實現用戶的參數設置，選擇起動方式，顯示設備的運行狀態，實時起動曲線等，使人機交互更具人性化。

七、主要性能特點:

*:硬件系統采用美國IT公司的32位高速D8P數字芯片集成控制，軟件系統采用自主獨有的控制，對電機起動過程實現閉環自動跟蹤控制，時刻保障設備起動和運行狀態穩定和*;快速:DSP控制系統運行速率在150MHZ/8以上，電流調節響應時間20MS;

*:低電壓的控制系統與高電壓的觸發系統之間的檢測和通信，全部通過光纖鏈路完成。使用光纖來傳輸信號，徹底的解決了信號傳送通道的絕緣問題;

穩定:具有軟起動和軟停車功能，**系統的*起停，降低起動電流效果好，使電動機平滑平穩的起動;

智能:獨有的人機觸摸式界面交互功能，通過界面輕松設置起動及保護參數，狀態信息動畫設置，操作人員可快速了解電機運行狀態和設備故障信息，電動機起動完成后，對電動機的運行實時有效監控，支持 PROFIBUS或MODBUS協議通過接口R8485實現;

環境:根據要求可定制適應高海拔、潮濕、嚴寒等嚴酷環境，可頻繁起動，一種規格的固態軟起動裝置可適用相同電壓等級額定電流以下的不同電機，方便實現一拖多臺電機的現場工況，ADGR固態軟起動柜采用低功耗控制技術，*大每小時可起動5次以上，滿足不同工況對頻繁起動的要求;

節能:高壓固態軟起動核心器件髙壓可控硅斬波調壓損耗小，軟起動在起動過程電能損耗在設備額定功率1%以內，運行過程基本無損耗。
